Her kommer en kjøper som er fra Miami, Florida, USA, han eier en industribygning med helt stålkonstruksjon, uten isolasjonsmaterialer, lengde 50 meter, bredde 30 meter og høyde 10 meter, vanligvis 20 arbeidere, strømforsyning 440V/60Hz 3 fase, høyeste omgivelsestemperatur er 35 grader over året. Slik lager vi en løsning for ham.
1. Kjølebelastning
Varmeoverføringsbelastning av konvoluttstrukturen (vegg + tak)
Fordi det er en -stålkonstruksjon uten et isolasjonslag, er varmeoverføringen fra taket og veggene den største kilden til varmebelastning.
Takvarmeoverføringsbelastning (stålkonstruksjon uten isolasjon): ca. 25 til 30 W/m²
Veggvarmeoverføringsbelastning (uten isolasjon): ca. 15 til 20 W/m²
Industribygget er rektangulært med en målestokk på 30 m × 50 m × 10 m
Takareal: 30 × 50=1,500 m²
Veggareal: 2×(30+50)×10=1,600 m²
Taklast: 1500 × 30=45000 W
Veggbelastning: 1600 × 20=32000 W
Totalt 77 000W=77kW
2. Arbeidervarmebelastning, 150W hver person, 20*150W=3,000W=3kW
3. Frisk luftbelastning (ventilasjon og luftutveksling)
I henhold til den konvensjonelle luftskiftehastigheten på 3 til 5 ganger i timen i industrianlegg, som tar 4 ganger i timen, er volumet 15 000 m³
Luftstrøm: 15 000 × 4=60 000 m³/t
Kjølebelastningen er omtrent 60 000 × 1,2 kg/m³ × 1,005 kJ/kg·K × temperaturforskjell (10 grader) ÷ 3600 ≈ 201 kW
(Merk: Temperaturforskjellen er tatt som 35 grader - 25 grader=10 grader, og 1,2 er lufttettheten)
Friskluftkjølebelastning: ca. 200 kW
Estimering av total kjølekapasitet
Varmeoverføring av konvoluttstrukturen------77kW
Personell varmeavledning----------------------3kW
Friskluftbelastning --------------------------------------------200kW

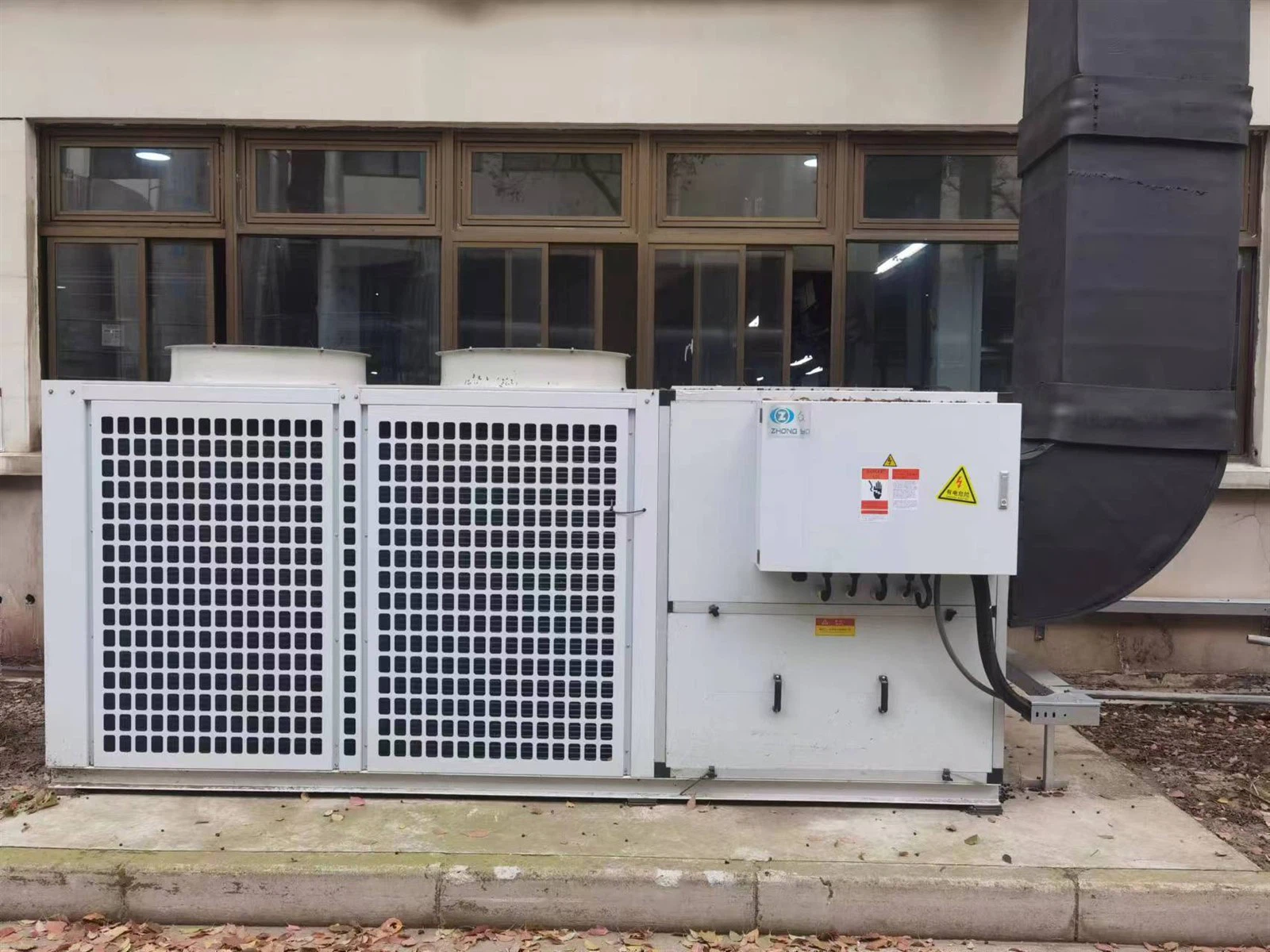

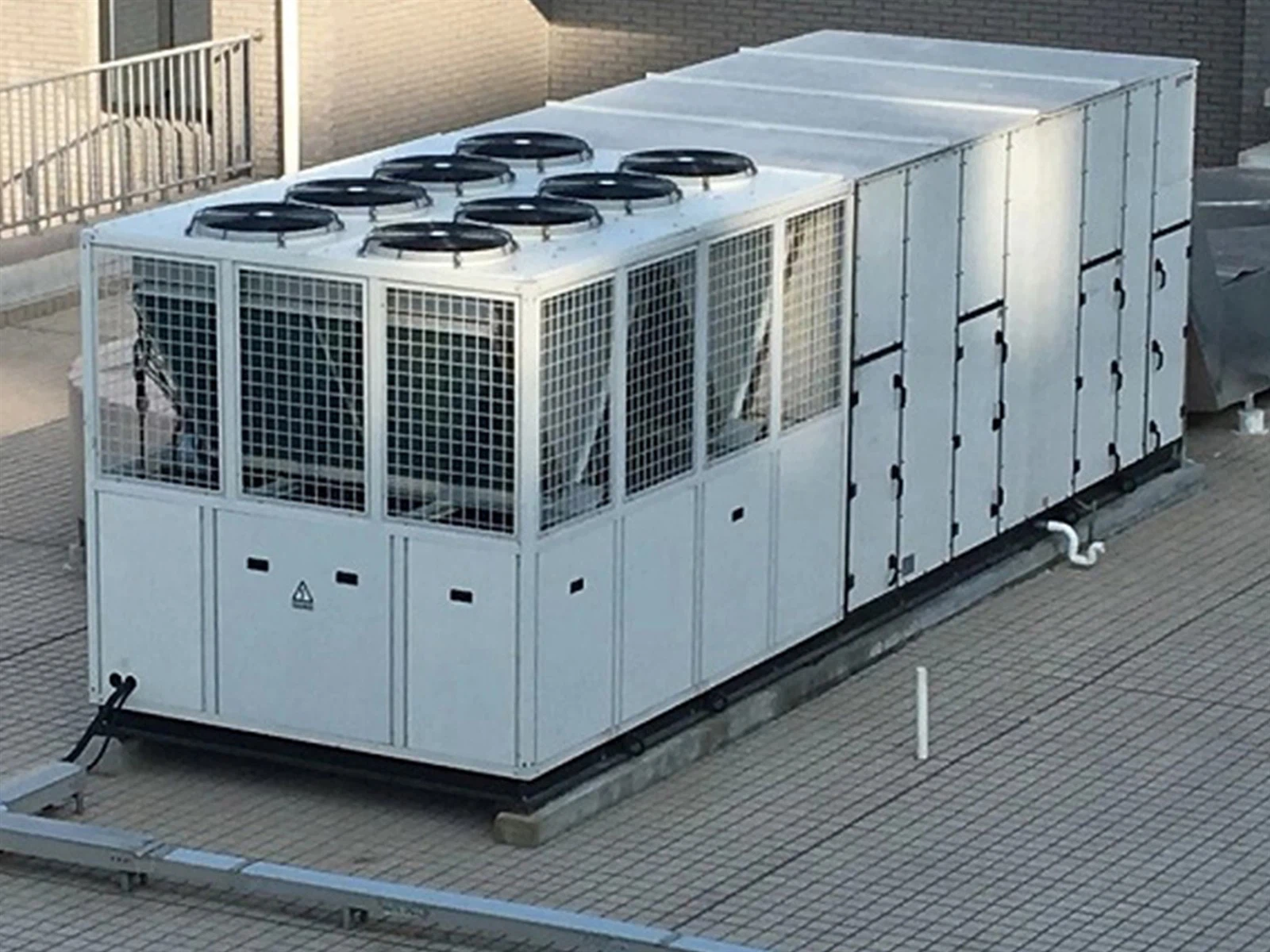

Det anbefales å konfigurere et klimaanlegg med en kjølekapasitet på ca. 300 kW, så vi velger en luftkondisjoneringsenhet på taket, den kan plasseres enten på taket av bygningen eller ved siden av bygningen på bakken. Brukerne trenger ikke å gjøre annet enn å koble til luftkanalene for å levere kald luft inn i rommet.
